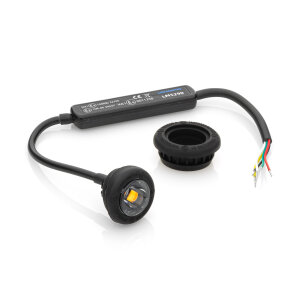

Vielseitige Kombination aus Umriss- und Warnleuchte
Die L8 Umriss- und Warnleuchte bietet die Möglichkeit zur gleichzeitigen Nutzung als Positionsleuchte, Umrissleuchte oder Seitenmarkierungsleuchte in Verbindung mit einer sehr aggressiven Warnleuchte
Ideal zur Absicherung und Sichtbarmachung von Fahrzeugkonturen mit zusätzlicher Warnwirkung
Kompaktes Design mit einfacher Montage
Runde Leuchte zur Montage in ein 19 mm Loch
Einfache Befestigung durch Einstecken in das vorbereitete Loch
Im Lieferumfang enthalten ist eine Gummimanschette für den geraden Aufbau oder für den Aufbau an Rohren
Intelligente Funktionen für mehr Sicherheit
Synchronisation mehrerer Warnleuchten möglich
Alternierender Modus für abwechselndes Blinken mehrerer Einheiten aktivierbar
Flexibel einsetzbar in verschiedenen Fahrzeugtypen und Anwendungen
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Anschlussanleitung L8 Positions- und Seitmarkierungsleuchte mit integrierter Warnleuchte
Allgemeine Produktbeschreibung
Kombination aus Umrissleuchte und Warnleuchte
Vier Module ergeben eine ECE-R65 geprüfte Warnleuchteneinheit
Synchronisierbare Warnleuchten
Alternierender Blitzmodus möglich
Technische Daten
Betriebsspannung: DC 10–30V
Leistungsaufnahme:
- Warnleuchte: 1 × 5W
- Umrissleuchte: 2 × 0,2W
Schutzart: IP67
Temperaturbereich: -30°C bis +60°C
Zulassungen: ECE-R65 (bei 4 Modulen), ECE-R10, ECE-R148
LED-Technologie
Montageanleitung
1. Montageloch mit 19 mm Durchmesser bohren
2. Montagering in das Bohrloch einsetzen
3. Leuchte in den Montagering einstecken
Elektrischer Anschluss
Anschlussplan gemäß folgender Positionen:
1 Schwarz – Masse
2 Rot – Warnleuchte + (Schaltplus)
3 Grün – Umrissleuchte + (Standlicht)
4 Gelb – Synchronisation Signal
5 Weiß – Alterniermodus (optional)
Blitzmuster (Warnleuchte)
Single 120 fpm
Double 120 fpm
Quad 120 fpm
Single/Double 120 fpm
Single/Quad 120 fpm
Single SAE
Double SAE
Quad SAE
Single/Double SAE
Single/Warp
Warp 60 fpm
Dauerlicht 50%
Dauerlicht 10%
Hinweise
Für ECE-R65 Zulassung müssen vier Module gleichzeitig betrieben werden
Synchronisation der Module erfolgt über Synchron-Leitung
Alterniermodus über separate Steuerleitung schaltbar
Vor Montage sicherstellen, dass alle elektrischen Verbindungen korrekt isoliert sind
