Die LED-MARTIN GmbH bringt erstmals einen zulässigen Fernscheinwerfer für die Kennzeichenhalterung an der Fahrzeugfront auf den Markt. Der LPlight 2E Kennzeichenhalter mit integriertem Fernscheinwerfer wurde speziell für den deutschen Markt entwickelt und erfüllt eine entscheidende gesetzliche Vorgabe:
Fernscheinwerfer dürfen in Deutschland nur paarweise betrieben werden.
Genau deshalb sind in diesem Kennzeichenhalter zwei bauartgenehmigte Fernscheinwerfer in einem gemeinsamen Gehäuse integriert. So entsteht eine kompakte, saubere und rechtssichere Lösung zur Nachrüstung von Fernlicht an der Fahrzeugfront – ohne zusätzliche Anbauteile oder Einzelgehäuse. Die beiden Fernscheinwerfer sind optimal aufeinander abgestimmt und liefern eine hohe Reichweite bei neutralweißer Lichtfarbe.
Passend für Kennzeichen mit den Maßen: Breite: 520 mm , Höhe: 110 mm
Technische Details

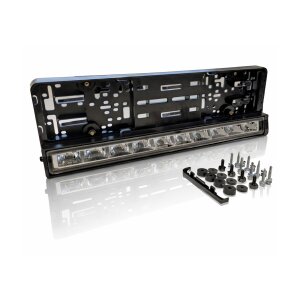

- Produktname: LPlight 2E Kennzeichenhalter mit zulässigem Fernscheinwerfer
- Ausführung: Zwei Fernscheinwerfer in einem Gehäuse integriert
- Leistungsaufnahme (13,5 V): 2 × 50 W (100 W gesamt)
- Theoretischer Lichtstrom: 12.500 lm
- Tatsächlicher Lichtstrom: 9.500 lm
- Reichweite: 1 Lux @ 480 m
- Lichtfarbe: 5.000–5.500 K (neutralweiß)
- Lichtbild: Driving Beam
- Positionslicht: Weiß
- Referenzzahl: 2 × 25 (zwei Fernscheinwerfer in einem Gehäuse)
- Bauartgenehmigung: ECE R149, ECE R148
- EMV: ECE R10
- Schutzklasse: IP67 & IP69K
- Betriebstemperatur: −40 °C bis +60 °C
- Spannungsversorgung: 9-32VDC (12V/24V)
Anschluss und Ansteuerung
Der Anschluss des LPlight 2E erfolgt über einen Deutsch-DT4-poligen Steckverbinder, der eine sichere und professionelle Integration in die Fahrzeugelektrik ermöglicht. Durch die standardisierte Steckverbindung ergeben sich zahlreiche Ansteuerungsoptionen – von einfach bis hochintegriert.
- Anschluss: Deutsch DT-4
- Kabellänge an dem Schweinwerfer: DT-4P Stecker (Buchsengehäuse) 50 cm
- Kabellänge des Anschlusskabels: DT-4P Buchse (Stiftgehäuse) 150 cm
- Ansteuerung über klassischen Ein-/Ausschalter möglich
- Kompatibel mit kompakten Bedienteilen
- Einbindung über Splitter-Lösungen möglich
- Kompatibel mit XBB-Dongle für digitale bzw. CAN-basierte Steuerung
Material und Aufbau
- Leuchtengehäuse: Aluminium
- Kennzeichenhalterrahmen: Kunststoff
- Linse: Polycarbonat
- Befestigungsmaterial: Schrauben und Muttern
Lieferumfang
LPlight 2E Kennzeichenhalter mit integriertem Fernscheinwerfer (als Paar bauartgenehmigt)
Anschlussleitung mit Deutsch-DT4-poligem Stecksystem
Montagematerial (Schrauben und Muttern)
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Anschlussmöglichkeiten für die Fernscheinwerfer am LPlight 2E Kennzeichenhalter
Hier finden Sie die gängigsten Möglichkeiten, wie Sie die zulässigen Fernscheinwerfer am LPlight 2E Kennzeichenhalter (100W | 2x Ref 25, als Paar bauartgenehmigt) anschließen können. Je nach Fahrzeug, gewünschtem Komfort und Aufwand stehen Ihnen mehrere Optionen zur Verfügung.
Option 1: Relais-Anschluss direkt an das bestehende Fernlicht
Die einfachste und günstigste Lösung ist der Anschluss über ein Standard-Relais.
Der Strom für die zusätzlichen Fernscheinwerfer kommt dabei direkt von der Batterie und wird separat abgesichert (eigene Sicherung).
Die Ansteuerung (Schaltsignal) für das Relais wird vom vorhandenen Fernscheinwerfer- bzw. Fernlichtsignal des Fahrzeugs abgegriffen, zum Beispiel am Halogen-Fernscheinwerfer.
Vorteil: Sehr preiswert, Relais sind bereits für ca. 2–3 Euro im Zubehörhandel erhältlich.
Option 2: Universal-Anschlusskabel aus unserem Lager
Alternativ bieten wir ein Universal-Anschlusskabel an, das eine flexible Ansteuerung ermöglicht.
Je nach gewünschter Bedienung können die Fernscheinwerfer angeschlossen werden:
– über das Fernscheinwerfer- bzw. Fernlichtsignal in Kombination mit dem Positionslicht
– oder über die mitgelieferten beleuchteten Schalter
Vorteil: Saubere Lösung mit erweiterten Möglichkeiten bei Bedienung und Integration.
Option 3: Plug-and-Play Kabelbaum über das XBB-System (OBD2)
Für eine besonders komfortable Plug-and-Play-Lösung bieten wir einen fertigen Kabelbaum in Kombination mit dem XBB-System an.
Das XBB-System liest das Fernlichtsignal über die OBD2-Schnittstelle aus und leitet dieses direkt an ein Zwei-Kanal-Relais weiter.
Der Anschluss erfolgt über Plug-and-Play-Kabel, die von uns passend bereitgestellt werden.
Zusätzlich ist die Farbe des Positionslichts frei wählbar.
Vorteil: Sehr sauberer Einbau ohne klassisches Abgreifen von Signalleitungen, ideal für moderne Fahrzeuge.
Option 4: Ansteuerung über HiBeam X CAN-bus (LM5322)
Als weitere professionelle Lösung steht das Produkt LM5322 mit HiBeam X CAN-bus zur Verfügung.
Bei dieser Variante wird das Fernlichtsignal direkt aus dem CAN-Bus des Fahrzeugs ausgelesen, indem CAN High und CAN Low abgegriffen werden.
Das HiBeam X CAN-bus Modul erkennt das Fernlichtsignal digital und stellt eine sichere Ansteuerung für ein externes Relais bereit, ohne elektrische Lasten am originalen Fernscheinwerfer zu erzeugen.
Diese Lösung ist insbesondere bei modernen Fahrzeugen mit sehr teuren LED-, Laser- oder Matrix-Fernscheinwerfern notwendig, da diese nicht mehr zur direkten Ansteuerung eines zusätzlichen Relais oder Verbrauchers herangezogen werden dürfen.
Vorteil: Fahrzeugschonende, zuverlässige und herstellerkonforme Lösung ohne Eingriff in die empfindliche Lichttechnik.
Hinweis
Unabhängig von der gewählten Anschlussart empfehlen wir grundsätzlich eine separate Absicherung, ausreichend dimensionierte Leitungsquerschnitte sowie eine fachgerechte Montage – insbesondere bei leistungsstarken Zusatzfernscheinwerfern.
