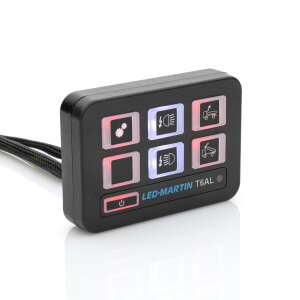

T6AL Schalteinheit – Produktbeschreibung
Sechs Schaltgruppen für maximale Flexibilität: zwei mit 10 A, vier mit 5 A – ideal zur gezielten Ansteuerung verschiedener Verbraucher
Weiter Eingangsspannungsbereich von 10–30 V für den Einsatz in Pkw, Nutzfahrzeugen und mobilen Systemen
Gesamtstrombelastung bis 40 A für ausreichend Leistungsreserven
Dank mitgelieferter, sehr umfangreicher Stickerbögen lässt sich jede Taste eindeutig und dauerhaft beschriften.
Integrierte Lichtsensorik dimmt die Hintergrundbeleuchtung bei Nacht und erhöht sie am Tag für beste Ablesbarkeit.
Betriebsarten & Logik
Jede Taste einzeln als Schalter belegbar für dauerhaftes Ein/Aus.
Alternativ unprogrammierbar als Taster nutzbar für Momentfunktionen (z. B. Hupen, Impulse).
Gruppierbarer Master-Slave-Modus ermöglicht das gemeinsame Schalten mehrerer Ausgänge.
Klar strukturierte Schaltlogik für schnelle Inbetriebnahme und intuitive Bedienung.
Elektrischer Anschluss
Ausgangskabel führt zusätzlich ein Massekabel – Verbraucher können direkt am Ausgangskabel angeschlossen werden.
Kein separater Masseknoten über die Eingangsspannung erforderlich, reduziert Verdrahtungsaufwand und Fehlerquellen.
Solide Ausgänge: 2×10 A und 4×5 A, insgesamt max. 40 A (Bitte auf passende Absicherung achten).
Eingangsspannung 10–30 V für 12-V- und 24-V-Bordnetze
Einsatzbereiche
Fahrzeugelektrik, Sonderaufbauten, Maschinensteuerungen und mobile Anwendungen
Überall dort, wo kompakte Abmessungen, klare Beschriftung und variable Schaltlogik gefragt sind
Lieferumfang
T6AL Schalteinheit
Sehr umfangreiche Stickerbögen zur individuellen Tastenbeschriftung
Kurzanleitung für Anschluss und Inbetriebnahme
